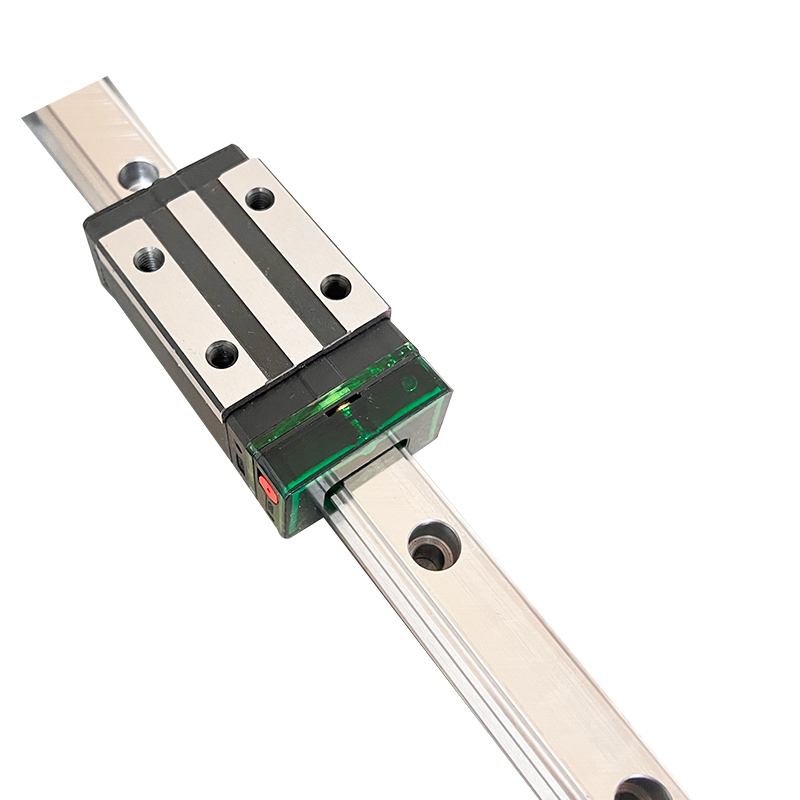

1.Was ist ein Linearschlitten mit Ölkartusche?
Es integriert ein automatisches Schmiersystem mit einem Standard LinearschlittenDas Kernstück dieses Systems, die Ölkartusche, ist die Komponente zur Ölspeicherung und -versorgung.
Linearschlitten: Verantwortlich für die Durchführung und Erzielung hochpräziser linearer Hin- und Herbewegungen.
Ölkartusche: Ein abnehmbarer oder nachfüllbarer Behälter, gefüllt mit Fett (Butter) oder Öl.
Ölanschluss: Eine Ölleitung verbindet die Ölkartusche mit der Öleinfüllöffnung am Schlitten.
Das gesamte System bildet eine Miniatur-Automatikschmiervorrichtung mit kontinuierlichem Betrieb.
2. Funktionsprinzip
Das Prinzip der automatischen Schmierung basiert auf zwei Hauptmethoden:
Schwerkraft: Bei einigen einfachen Strukturen tropft oder sickert das Schmiermittel unter dem Einfluss der Schwerkraft oder Kapillarwirkung langsam und kontinuierlich in die Kugelumlaufnut und den Gleiter des Schlittens.
Druckdifferenz/Kolbenschub (häufiger):
Die Ölpatrone enthält einen Kolben.
Während des Betriebs des Systems wird das Fett unter dem kontinuierlichen Druck des Kolbens sehr langsam und quantitativ durch die Ölleitung in den Schieber des Schiebers gedrückt. Diese Konstruktion gewährleistet einen gleichmäßigen Schmiermittelfluss, der nicht durch externe Druckschwankungen unterbrochen wird.
In beiden Fällen besteht das Ziel darin, eine intermittierende, minimale und kontinuierliche Schmierung zu erreichen, die einen konstanten dünnen Ölfilm auf den Kugellagern und Schienenoberflächen gewährleistet.
III. Wichtige Vorteile und Funktionen
Verlängerte Lebensdauer: Durch die kontinuierliche Schmierung werden Verschleiß und Korrosion zwischen Kugeln, Abweisern und Schienen deutlich reduziert, was die Lebensdauer des Schienen und Gleiter.
Hohe Präzision beibehalten: Eine stabile Schmierung gewährleistet einen reibungslosen Betrieb und verhindert Präzisionsverlust und Schlupf durch Trockenreibung.
Reduzierte Wartungskosten:
Automatisierung: Macht häufiges manuelles Schmieren überflüssig und spart so Arbeitskräfte und Ausfallzeiten.
Konsistenz: Beseitigt Probleme, die durch vergessene Schmierung oder Über-/Unterschmierung verursacht werden.
Geeignet für raue Umgebungen: Entfernt effektiv Verunreinigungen vom Schieber in staubigen, feuchten oder heißen Umgebungen und sorgt für eine Versiegelung und Reinigungswirkung.
Verbessert die Zuverlässigkeit der Ausrüstung: Dieses System ist entscheidend für automatisierte Ausrüstung, bei der Abschaltungen schwierig sind oder der Zugang zu Schmierstellen schwierig ist.
IV. Der Unterschied zwischen Linearführungen mit Ölkartuschen und Öldüsen
Linearführungsgleiter mit Ölkartuschen: Erfordert in regelmäßigen Abständen eine manuelle Schmierung mit einer Fettpresse.
Linearführungsgleiter mit Ölkartuschen: Sorgen für ein automatisches, kontinuierliches Minimalschmiersystem.
Vorteile und Nachteile:
Vorteile: Einfache Struktur, niedrige Kosten und einfache Modifikation.
Nachteile:
Auf Handarbeit angewiesen: Leicht zu vergessen, zu verzögern oder zu vernachlässigen.
Ungleichmäßige Schmierung: Die Ölmenge lässt sich nur schwer kontrollieren. Übermäßiges Ölen kann den Widerstand erhöhen und die Umwelt belasten; unzureichendes Ölen kann zu unzureichender Schmierung führen.
Erforderliche Ausfallzeit: Beeinträchtigt den kontinuierlichen Betrieb der Geräte.
Sicherheitsrisiken: Bei großen Geräten oder an unzugänglichen Stellen ist die manuelle Schmierung unpraktisch.
Wie wählt man zwischen den beiden?
Wählen Sie eine Anleitung mit Ölpatronen, wenn:
Die Geräte sind nicht rund um die Uhr im Dauerbetrieb.
Es gibt bequeme Betriebsräume und Personal für die regelmäßige Wartung.
Das Projektbudget ist sehr knapp.
Genauigkeit und Konsistenz der Schmierung sind nicht entscheidend.
Wählen Sie eine Anleitung mit Ölpatronen, wenn:
Ihre Anlage ist vollautomatisch und unbemannt. Die Anlage erfordert eine kontinuierliche Produktion, was zu hohen Ausfallkosten führt.
Die Gleitschienen werden an schwer zugänglichen Stellen installiert (z. B. in großer Höhe oder tief im Inneren von Geräten).
Die Zuverlässigkeit und Lebensdauer der Geräte sind äußerst anspruchsvoll (z. B. Präzisionswerkzeugmaschinen, Halbleitergeräte).
Zusammenfassung:
Linearführungen mit Ölkartuschen sind die bevorzugte Schmierlösung für moderne, hochzuverlässige Geräte. Kontaktieren Sie uns für weitere Informationen.
