Der Unterschied zwischen Kugelgewindetrieben und Trapezgewindetrieben

Im Bereich der mechanischen Getriebe, Kugelgewindetriebe und Leitspindeln (Trapezschrauben)) sind die beiden gebräuchlichsten Komponenten zur Umwandlung von Dreh- in Linearbewegung. Obwohl sie ähnlich aussehen, unterscheiden sie sich grundlegend in ihren Funktionsprinzipien, ihrer Leistung und ihren Anwendungsbereichen.

Im Folgenden finden Sie eine detaillierte vergleichende Analyse der beiden:

1. Unterschied in den grundlegenden Arbeitsprinzipien

Das ist der grundlegendste Unterschied: die Art der Reibung.

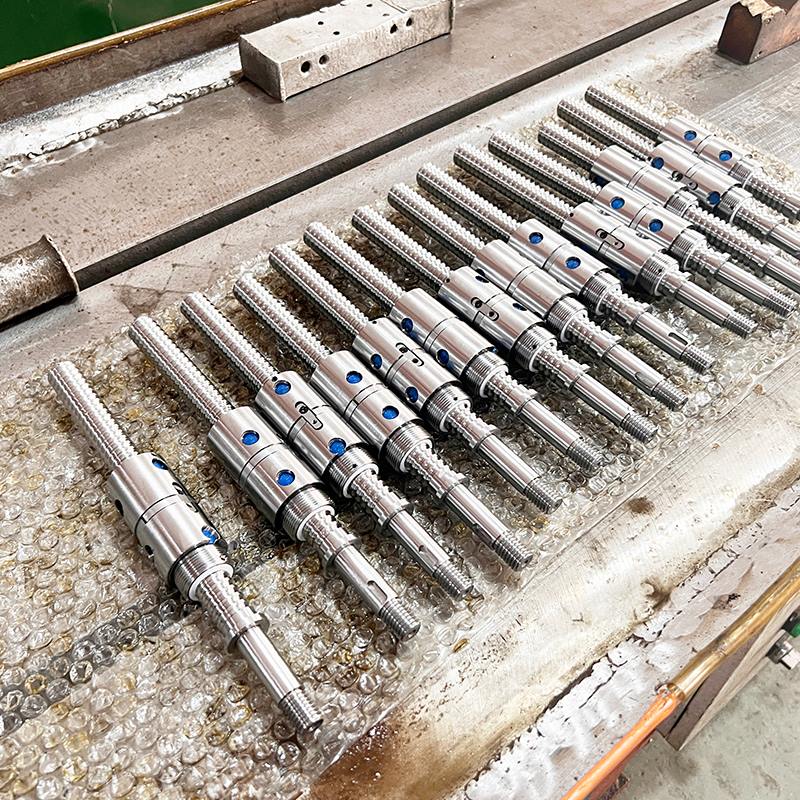

Kugelgewindetrieb (Rollreibung): Mutter und Schraube sind mit rotierenden Kugeln gefüllt. Bei der Drehung der Schraube rollen die Kugeln in den Führungsbahnen, ähnlich wie in einem Kugellager. Diese Bewegung reduziert den Widerstand erheblich.

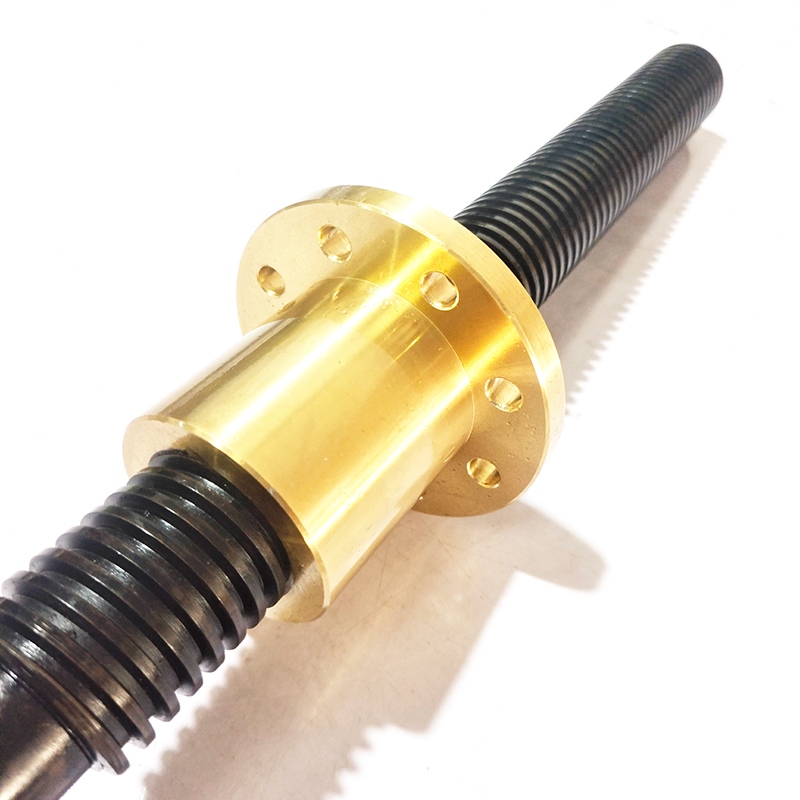

Trapezschraube (Gleitreibung): Die Mutter (üblicherweise aus Bronze oder technischem Kunststoff) berührt direkt das Schraubengewinde und gleitet. Dies ist vergleichbar mit dem Vorgang des Eindrehens einer Schraube in eine Mutter.

2. Leistungsvergleich

3. Detaillierte Analyse der Vor- und Nachteile

Kugelgewindetrieb: Auf der Suche nach höchster Leistung

Vorteile: Dank extrem geringer Reibung ist es sehr energieeffizient und seine Bewegung ist äußerst gleichmäßig, nahezu ohne Kriechen. Die Vorspannungstechnologie eliminiert Spiel vollständig und macht es damit zur Kernkomponente für die hochpräzise Bearbeitung in CNC-Werkzeugmaschinen.

Nachteile: Hoher Preis; keine Selbsthemmung; bei Verwendung in vertikaler Richtung (Z-Achse) muss der Motor mit einer Bremse ausgestattet sein, da die Last sonst im Falle eines Stromausfalls aufgrund der Schwerkraft direkt herunterfällt.

Trapezschraube: Hohe Kosteneffizienz und Sicherheit

Vorteile: Der größte Vorteil ist die Selbsthemmungsfunktion. Bei vielen Anwendungen mit vertikalen Hubvorgängen ist kein zusätzliches Bremssystem erforderlich. Darüber hinaus ist es unempfindlicher gegenüber Verschmutzungen und arbeitet dank des Gleitkontakts leiser als eine Kugelumlaufspindel.

Nachteile: Die durch Reibung entstehende hohe Wärme begrenzt die Betriebsfrequenz (Einschaltdauer). Dauerhafter Hochgeschwindigkeitsbetrieb kann zu schnellem Verschleiß oder sogar zum Schmelzen der Mutter führen.

4. Wie wählt man aus?

Wählen Sie eine Kugelumlaufspindel, wenn Ihre Anwendung Folgendes erfordert:

Hochpräzise Positionierung (z. B. CNC-Graviermaschinen, Halbleiteranlagen).

Hohe Effizienz, langfristiger Dauerbetrieb (z. B. industrielle automatisierte Produktionslinien).

Schwerlasttragende Bauteile (z. B. große mechanische Pressen).

Wählen Sie eine Trapezgewindespindel, wenn Ihre Anwendung Folgendes erfordert:

Geringes Budget (z. B. 3D-Drucker-Selbstbau, einfache Aktuatoren).

Vertikale Lasten, die eine Selbsthemmung erfordern (z. B. Rednerpultlifte, manuelle Verstellmechanismen).

Geräuscharmer Betrieb, keine Schmierung erforderlich (geeignet für medizinische und Lebensmittelgeräte bei Verwendung von Teflon- oder Polymermuttern).

Zusammenfassend lässt sich sagen, dass Kugelgewindetriebe für Präzision und Effizienz stehen, während Trapezgewindetriebe Wirtschaftlichkeit und Robustheit bieten. Die richtige Balance zwischen Budget, Genauigkeitsanforderungen und Lastcharakteristika ist entscheidend für die Wahl des passenden Gewindetriebs bei der Konstruktion mechanischer Systeme.
