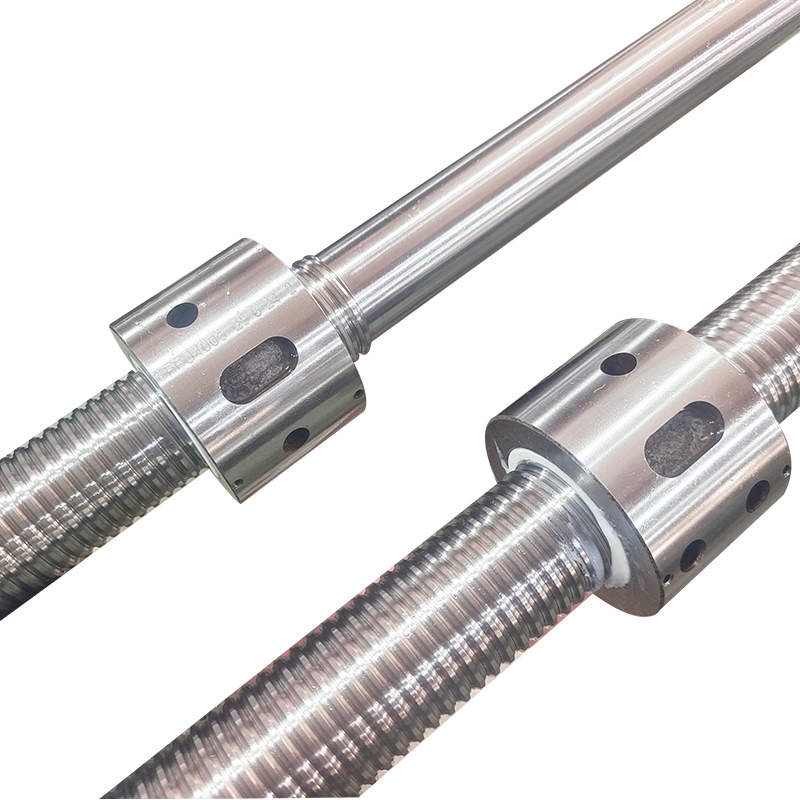

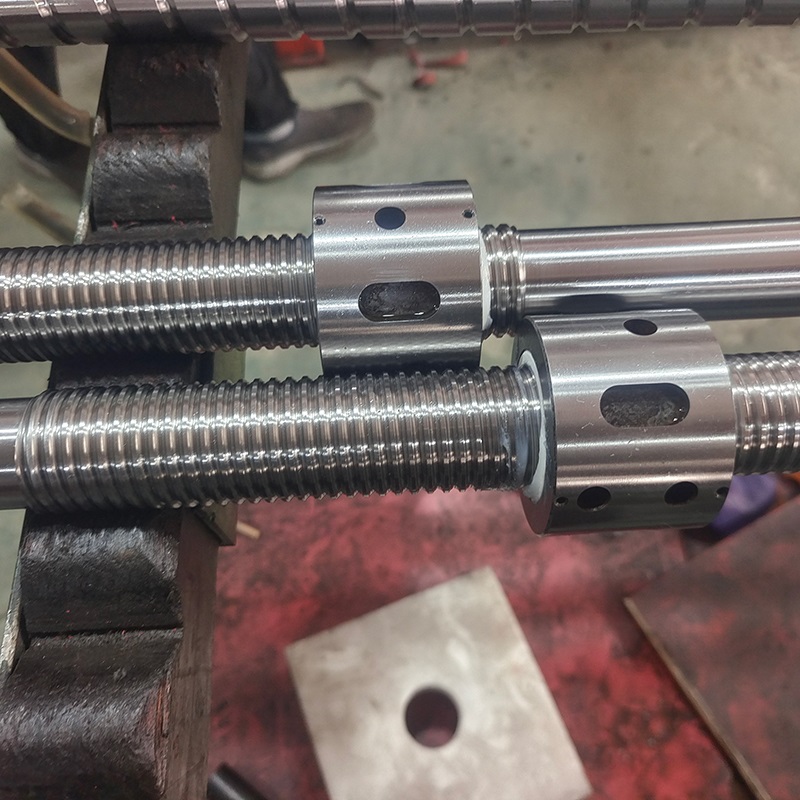

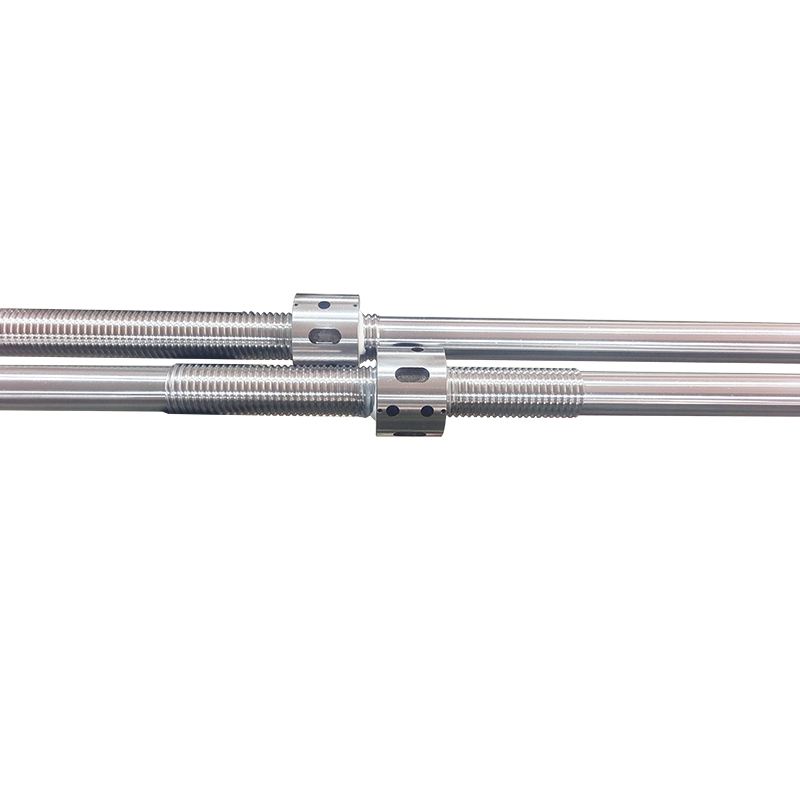

Gerollte geschliffene Kugelumlaufspindel und Mutter. Hochpräziser Kugelumlaufspindelhersteller ohne Mindestbestellmenge aus China
Wir bieten Kugelumlaufspindelmuttern Für Wellen mit Anschlussmaßen nach ISO 3408. Alle Größen sind in verschiedenen Flanschformen mit unterschiedlichen Tragfähigkeiten, abhängig von der Anzahl der Kugelumdrehungen, erhältlich. Kugelgewindemuttern bieten wir in den Ausführungen Einzelmutter (Vierpunktkontakt), Doppelmutter (Zweipunktkontakt) und ETA+ an. Diese größeren Kugelgewindetriebe bieten wir ausschließlich mit Wellen nach Kundenzeichnung an. Für ein Angebot benötigen wir eine ausreichend genaue Zeichnung der gewünschten Welle. Die Muttern können aus dem hier beschriebenen Standardsortiment ausgewählt oder nach Kundenwunsch gefertigt werden.
Produktname | Kugelumlaufspindel |
Modellnummer | Individuell nach Zeichnung |
Material | Nach Kundenwunsch |
Herstellungsprozess | Gerollte Schraube, Erdungsschraube |
Lieferung | 14 Tage |
Besonderheit | Hohe Präzision, hohe Geschwindigkeit, geringes Rauschen, hohe Effizienz |
Miniatur-Kugelumlaufspindeln mit Einzelmutter werden aufgrund ihrer kompakten Bauweise, der geringen Kosten und der Fähigkeit, mittlere Präzisions- und Belastungsanforderungen zu erfüllen, häufig in den folgenden Bereichen eingesetzt:
1. Allgemeine Industrieausrüstung
Automatisierte Produktionslinien, Verpackungsmaschinen, Druckgeräte.
2. CNC-Werkzeugmaschinen und Bearbeitungsgeräte
Wirtschaftliche CNC-Werkzeugmaschinen, Erodiermaschinen.
3. Medizinische und Laborgeräte
Medizinische Bildgebungsgeräte: Die Translation der Schleifringhalterungen von CT-Geräten erfordert geringe Geräuschentwicklung und Stabilität.
Laborgeräte: Verlassen Sie sich auf die selbsthemmende Eigenschaft der Schraube (mit Bremse).
4. Automobile und Transport
Kfz-Elektronik: Elektrische Fensterheber, Sitzverstellungen (staubdichte Dichtungsausführung).
Schienenverkehr: U-Bahn-Türschaltergetriebe, das Vibrations- und Haltbarkeitstests bestehen muss.
Kugelumlaufspindeln mit Einzelmutter erobern aufgrund ihrer Kosteneffizienz den Mainstream-Markt bei leichten und mittleren Belastungen, mittleren und niedrigen Geschwindigkeiten und herkömmlichen Präzisionsszenarien.
Spezifikation | Wert |
Durchmesser | 32 |
Führen | 05 |
Flansch | Integral |
Gewinderichtung | Rechte Hand |
Führungsgenauigkeit | C5 |
Startet | 1 |
Material | GCr15 Lagerstahl |
Gewindetyp | Schleifen |
Die Verarbeitung von Kugelumlaufspindelprodukten umfasst die folgenden Schritte:
1. Materialauswahl: Wählen Sie für den Hauptteil der Kugelumlaufspindel hochwertige Metallmaterialien, beispielsweise hochwertigen legierten Stahl.
2. Drehen: Drehen Sie das Metall mit einer Drehbank. Fixieren Sie das Metall zunächst auf der Drehbank und schneiden Sie es mit einem Schneidwerkzeug schrittweise in ein zylindrisches Werkstück. So stellen Sie sicher, dass die Kugelumlaufspindel einen präzisen Durchmesser und eine präzise Länge hat.
3. Schraubengewindeverarbeitung: Die Außenfläche der Kugelumlaufspindel wird mit einem Gewinde bearbeitet. Dazu wird ein Gewindewerkzeug verwendet, um das Gewinde in die Kugelumlaufspindel einzuschneiden, damit es mit anderen Geräten kombiniert werden kann.
4. Stahlkugelverarbeitung: Stellen Sie Stahlkugeln in geeigneter Größe für die Rollbewegung zwischen Kugelumlaufspindel und Schlitten her. Stahlkugeln bestehen üblicherweise aus Metall und werden durch Bearbeitungsprozesse wie Schleifen präzise dimensioniert.
5. Montage: Montieren Sie die verschiedenen Komponenten der Kugelumlaufspindel. Dazu gehört vor allem das Einsetzen der Kugelumlaufspindel in die Führungsschiene und die korrekte Montage der Stahlkugel in der Laufbahn zwischen Kugelumlaufspindel und Schlitten.
6. Debugging und Qualitätsprüfung: Nach der Montage muss der Kugelumlaufspindel getestet und seine Qualität geprüft werden. Dazu gehört die Überprüfung der Laufruhe, die Messung der Genauigkeit und Größe der Spindel sowie die Überprüfung der Qualität und Leistung des gesamten Kugelumlaufspindelsystems.
7. Oberflächenbehandlung: Bei Bedarf kann die Oberfläche der Kugelumlaufspindel behandelt werden, beispielsweise durch Verchromen, Schwärzen usw., um ihre Verschleißfestigkeit und Korrosionsbeständigkeit zu verbessern.
Einführung in den Herstellungsprozess und die Möglichkeiten
